龍門吊電動葫蘆上下，左右控制電路，行程保護電工一看就懂

本文鏈接：http://jinglie.com.cn/gsxw/1828.html???發布時間：2022-06-18 09:57:19??點擊量：1077

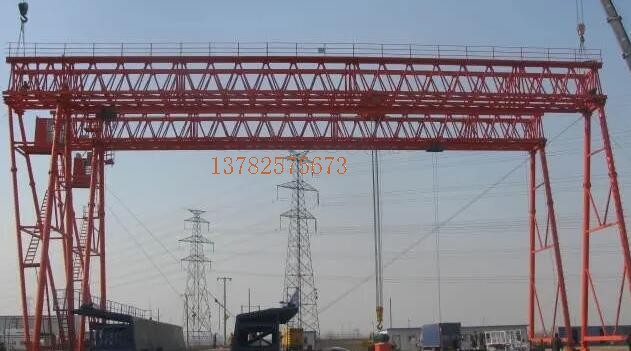

一，龍門吊控制原理

1，電動葫蘆由升降機構和移動機構兩部分組成，由上下升降電動機M1和左右移動電動機M2開完成龍門吊吊運工作，工作時，上升下降電動機帶動吊鉤上升和下降，左右移動電動機帶動左右移動機構在導軌中左移或右移。

2，龍門吊需要工作元器件由上下電動機，左右電動機，和吊鉤，鋼絲繩，導線控制開關，限位開關一起造完成工作。

二，龍門吊原理圖控制

龍門吊電動控制電路由主電路和控制電路組成

1，合上主電路電源開關QS，電源來到了接觸器上升接觸器KM1，下降接觸器KM2，左移接觸器KM3，右移接觸器KM4的上端。

2，按下左移接觸器啟動控制按鈕SB3復合按鈕，先斷開SB3常閉觸點，斷開右移接觸器KM4控制電路，實現左移右移按鈕互鎖，SB3常開觸點閉合，使KM3線圈通電，KM3常閉觸頭先斷開，右移KM4控制電路實現按鈕接觸器常閉點雙重互鎖，同時KM3接觸器吸合，電動機M2開始轉動，電動機開始向左移動，當電動機觸碰到SQ2行程開關，左移電動機停止，松開左移啟動按鈕SB3，KM3線圈失電，電動機M2就停止作用。

龍門吊機構右移和左移控制電路是一樣的

3，龍門吊上升和下降的控制電路和左移和右移控制電路是基本一樣的，不同的是在電動葫蘆左移右移的控制電路中串入了行程開關，SQ1，SQ2，SQ3的常閉觸頭。

4，行程開關作用

在吊鉤上升過程中若操作人員不能在限定停止操作位置，及時準確得停車，就可能造成設備的撞擊損壞設備，所以電動葫蘆向上向左向有限定位置裝上行程限位保護開關，當電動葫蘆到達限定位置時，就會把極限保護開關撞開，斷開控制電路電動機停止，就會避免把這個設備撞壞，從而避免操作不當來保護設備。

5，電動機上下左右移動，都是點動控制沒有自鎖

行程開關用來斷開控制電路，主電路接觸器有可能由于其它故障，造成接觸器粘連無法斷開主電路，(頻繁點動操作沖擊電流很大很容易造成接觸器粘連)，所以我們?cè)趯?shí)際應用中還加入了斷火限位，就是斷開主電路的極限保護，它就是鋼絲繩倒繩器，推動上面有一個橫桿，鋼絲繩轉到一定位置這里橫桿有個撞鐵就把斷火限位的觸頭頂開，就開主電路斷開，左移右移上移不裝行程限位保護，容易造成設備撞擊事故。
